Quelle est la fonction zoom de l'OV5640 ?

En tant que fournisseur du module caméra OV5640, on me pose souvent des questions sur sa fonction zoom. Dans cet article de blog, j'examinerai ce qu'est la fonction zoom de l'OV5640, son fonctionnement et ses applications pratiques.

Comprendre les bases de l'OV5640

L'OV5640 est un capteur d'image populaire développé par OmniVision. Il est largement utilisé dans diverses applications, notamment les caméras de sécurité, les appareils mobiles et les systèmes embarqués. Avec une résolution de 5 mégapixels, l'OV5640 peut capturer des images et des vidéos de haute qualité.

Quelle est la fonction zoom de l'OV5640 ?

L'OV5640 ne dispose pas de fonction de zoom optique traditionnelle comme certains appareils photo haut de gamme. Le zoom optique consiste à déplacer physiquement les éléments de l'objectif pour modifier la distance focale, ce qui permet à l'appareil photo de se rapprocher du sujet sans perdre la qualité de l'image. Au lieu de cela, l'OV5640 propose un zoom numérique.

Le zoom numérique fonctionne en recadrant l'image capturée par le capteur, puis en agrandissant la zone recadrée pour remplir le cadre. Par exemple, si vous réglez le zoom numérique sur 2x, l'appareil photo prendra une zone plus petite de l'image originale (au centre) et l'étirera sur toute la taille de l'écran. Cela donne l’illusion de se rapprocher du sujet.

Comment fonctionne le zoom numérique de l'OV5640 ?

Le processus de zoom numérique de l'OV5640 commence par la capture par le capteur d'image d'une image plein format. Lorsque l'utilisateur active le zoom numérique, l'unité de traitement d'image (IPU) de la caméra sélectionne une région d'intérêt (ROI) plus petite à partir du centre de l'image originale. Ce retour sur investissement est ensuite rééchantillonné et interpolé pour correspondre à la taille de l'image d'origine.

Le processus d'interpolation est crucial car il tente d'estimer les pixels manquants dans l'image agrandie. Il existe différents algorithmes d'interpolation, tels que l'interpolation du plus proche voisin, l'interpolation bilinéaire et l'interpolation bicubique. Chaque algorithme a ses propres compromis en termes de vitesse et de qualité d'image. L'interpolation du voisin le plus proche est la plus rapide mais peut donner lieu à une image en blocs ou pixellisée, tandis que l'interpolation bicubique fournit généralement un résultat plus fluide et de meilleure qualité mais nécessite plus de puissance de traitement.

Avantages du zoom numérique de l'OV5640

• Rentable: Le zoom numérique est bien plus abordable que le zoom optique. Puisqu'il ne nécessite pas de mécanismes d'objectif complexes et coûteux, l'OV5640 peut offrir une fonction de zoom à moindre coût, ce qui le rend adapté aux applications soucieuses de leur budget.
• Taille compacte: Sans avoir besoin d'éléments d'objectif mobiles, le module de caméra OV5640 peut être rendu plus petit et plus compact. Ceci est avantageux pour les applications où l'espace est limité, comme dans les appareils portables ou les systèmes embarqués à petit facteur de forme.
• Flexibilité: Le zoom numérique peut être facilement ajusté dans le logiciel. Cela signifie que l'utilisateur peut modifier le niveau de zoom à la volée sans avoir à régler physiquement la caméra. Il permet également un contrôle plus précis du facteur de zoom par rapport à certains systèmes de zoom optique.

Limites du zoom numérique de l'OV5640

• Dégradation de la qualité de l'image: L'image étant recadrée et agrandie, le zoom numérique peut entraîner une perte de qualité de l'image. Le processus d'interpolation peut introduire des artefacts, tels que du flou et de la pixellisation, en particulier à des niveaux de zoom plus élevés. Cela peut rendre l’image moins nette et moins détaillée.
• Portée limitée: Le zoom numérique a une plage efficace limitée. Une fois que le niveau de zoom devient trop élevé, la qualité de l’image se détériorera considérablement et l’image résultante pourra devenir inutilisable. En revanche, le zoom optique peut conserver des images de haute qualité sur une plage plus large.

Applications pratiques de la fonction zoom de l'OV5640

• Systèmes de surveillance: Dans les caméras de sécurité, la fonction de zoom numérique de l'OV5640 peut être utilisée pour se concentrer sur des zones d'intérêt spécifiques, telles que les entrées ou les objets suspects. Même si la qualité de l’image n’est pas aussi élevée qu’avec le zoom optique, elle peut néanmoins fournir des informations précieuses à des fins de surveillance.
• Appareils mobiles: De nombreux smartphones utilisent des capteurs d'images comme le OV5640. La fonction de zoom numérique permet aux utilisateurs de regarder de plus près les objets sur des photos ou des vidéos sans avoir à se rapprocher physiquement. Ceci est pratique dans les situations où l'utilisateur ne peut pas s'approcher du sujet, comme par exemple pour prendre des photos d'animaux sauvages.
• Systèmes embarqués: Dans les applications intégrées, telles que l'inspection industrielle ou la robotique, le zoom numérique de l'OV5640 peut être utilisé pour examiner les petits détails d'une scène. Par exemple, dans un système de contrôle qualité, la caméra peut zoomer sur un produit pour vérifier les défauts.

Comparaison avec d'autres modules de caméra

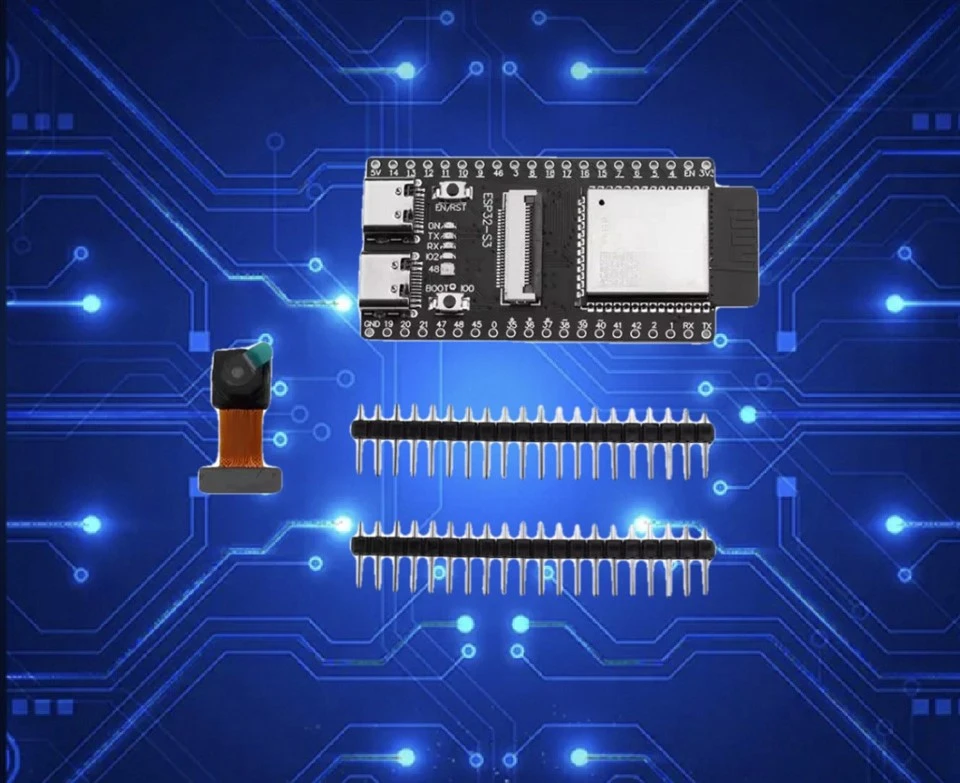

Lorsque l'on compare l'OV5640 avec d'autres modules de caméra, il est important de noter que certains modules offrent des capacités de zoom différentes. Par exemple, leEsp32cam OV7670etEsp32cam OV2640disposent également de fonctions de zoom numérique, mais leurs capteurs d'image ont des résolutions et des caractéristiques différentes. LeCaméra infrarouge Esp32possède des fonctionnalités uniques liées à l'imagerie infrarouge, qui peuvent ou non inclure une fonction de zoom selon le modèle spécifique.

Conclusion

La fonction de zoom de l'OV5640, qui est un zoom numérique, offre une solution rentable et flexible pour diverses applications. Bien qu’il présente des limites en termes de qualité d’image par rapport au zoom optique, il constitue néanmoins un moyen utile d’observer le sujet de plus près. Si vous envisagez d'utiliser l'OV5640 dans votre projet, comprendre sa fonction de zoom peut vous aider à tirer le meilleur parti de ce capteur d'image.

Si vous souhaitez acheter le module de caméra OV5640 pour votre application, je vous encourage à nous contacter pour plus de détails et pour discuter de vos besoins spécifiques. Nous sommes là pour vous fournir les meilleures solutions et le meilleur support.

Références

• Fiche technique OmniVision OV5640
• Algorithmes de traitement d’images et d’interpolation : une étude comparative
• Technologie et applications des caméras de surveillance
